Projektionsobjektive: einzigartige Projekte für die Unterhaltungsindustrie

Design und Fertigung von 2D- und 3D-Projektionsobjektive für Attraktionen in den weltweit größten Themenparks.

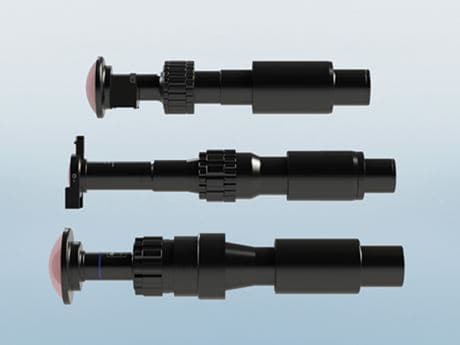

Projection lenses
Vom digitalen Kundendesktop bis hin zum größten Bühnen- und Kinoprojektor der Welt – wir entwickeln Projektionsobjektive für eine Vielzahl von Systemen. Setzen Sie die innovativen Weitwinkel- und hochaperturigen Objektive zum Beispiel für Kuppeldächer, 3-D-Kinos oder Simulatoren ein.

Wir beliefern Freizeitparks auf der ganzen Welt. So realisieren wir zum Beispiel Projekte in den USA, Taiwan, den Vereinten Arabischen Emiraten, Japan und China. Gerne entwickeln unsere Experten auch einzigartige Projektionsobjektive für Ihre Shows oder 3-D-Inszenierungen.


Vorteile

  • International: In Themenparks auf der ganzen Welt im Einsatz.
  • Kundenspezifisch: Individuell für Ihre Anforderungen und Wünsche entwickelt.
  • Vielfältig: Wir fertigen Objektive für digitale Kundendesktops bis hin zu Kinoprojektoren.


Anwendungen Projektionsobjektive

  • Unterhaltungsindustrie: Weitwinkel-Objektive für 3-D-Kinos und Simulatoren.


Video

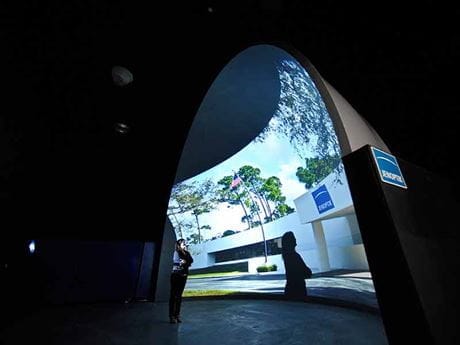

Jenoptik - Testkuppel für Projektionsobjektive

Testkuppel für Laserprojektionsobjektive

Inhouse Test und Demonstration von Projektionsobjektiven

Jenoptik testet und demonstriert in einer Kuppel ihre Laserprojektionsobjektive, die in digitalen Kinos, Planetarien und Freizeitparks zum Einsatz kommen.

Die Leinwand des halbkugelförmigen „Jenoptik Dome Theaters“ hat einen Durchmesser von knapp 7,5 Meter (24 Fuß). Die Projektionsfläche ist etwa 1,5 Meter (5 Fuß) über dem Publikum und damit perfekt positioniert, um digitale Planetariumsobjektive zu testen. Die Oberfläche wurde mit einer speziellen Hochleistungsbeschichtung versehen und erfüllt so die Kundenanforderungen für 3D-Projektionsflächen.

Die Kuppel bietet zudem einen Flachbildschirm von knapp 10 Metern Breite und 5 Metern Höhe (30 x 16 Fuß), auf der digitale Filmobjektive getestet werden können, die Jenoptik für Flat-Screens herstellt.

Projektionsobjektive - geeignet für folgende Projektoren

Geeignet für folgende Projektoren:

  • Christie D4KLH60
  • Christie D4K3560
  • Christie Roadie HD+35K
  • Christie Boxer 4K30
  • Christie Mirage 304K
  • Barco DP4K-32B
  • Barco HDQ-4K35
  • DP INSIGHT 4K Quad
  • DP Insight Laser 4K
  • DP Insight Dual Laser 4K

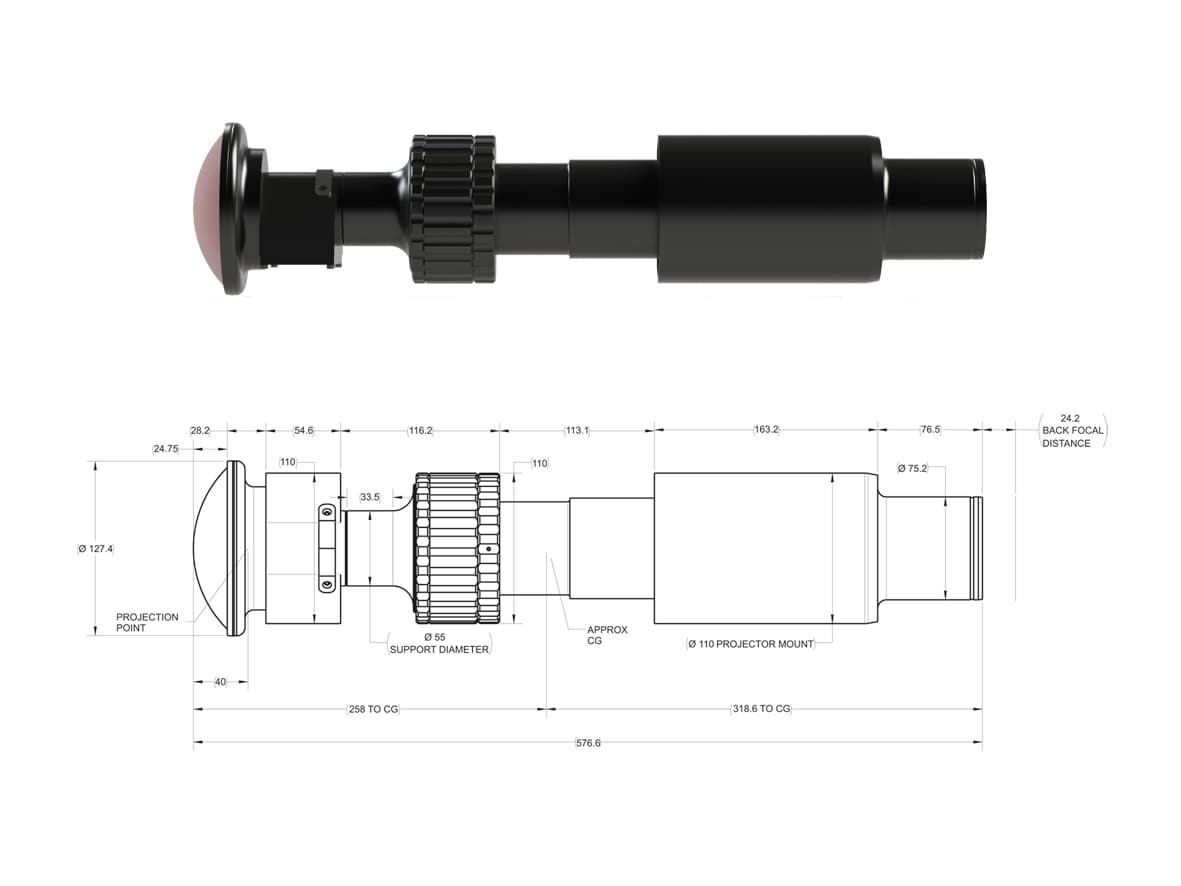

JOS4K-1 - Technische Daten

F-Theta High Power Projektionsobjektive

Planetarium und Großbildschirmlösungen | JOS4K-1

Parameter
Horizontales Sichtfeld:180°
Vertikales Sichtfeld:125°
Diagonales Sichtfeld:-
Effektive Brennweite:7.5 mm
f#:2.85
MTF @ 66 lp/mm:0.68
Seitliche Farbe B-R:< 3.5 µm
F-Theta-Verzerrung:< 0.2 %
Transmission:> 77 %
Digitale Lichtprozession (DLP):1.38“ 3 Chip
Auflösung:4096 x 2160 pixel
DLP Dimension:30.96 mm x 16.33 mm
Pixelabstand:7.56 µm
Max Lumen:32 k
Bestellnummer:JOS4K-1
projection-lens-JOS4K-1

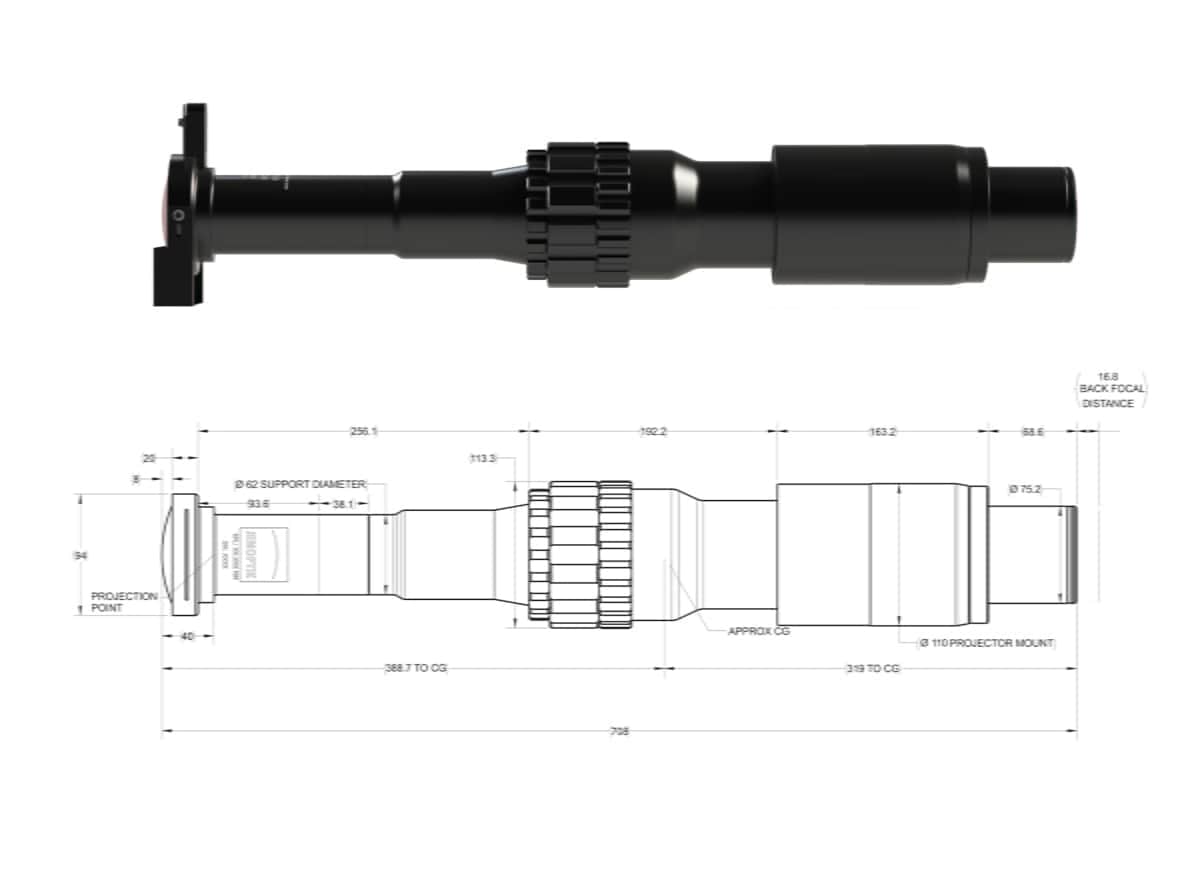

JOS4K-2 - Technische Daten

F-Theta High Power Projektionsobjektive

Planetarium und Großbildschirmlösungen | JOS4K-2

Parameter
Horizontales Sichtfeld:101°
Vertikales Sichtfeld::53°
Diagonales Sichtfeld:114°
Effektive Brennweite:17.5 mm
f#:2.85
MTF @ 66 lp/mm:0.78
Seitliche Farbe B-R:< 1 µm
F-Theta-Verzerrung:< 0.8 %
Transmission:> 77 %
Digitale Lichtprozession (DLP):1.38“ 3 Chip
Auflösung:4096 x 2160 pixel
DLP Dimension:30.96 mm x 16.33 mm
Pixelabstand:7.56 µm
Max Lumen:45 k
Bestellnummer:JOS4K-2
projection-lens-JOS4K-2

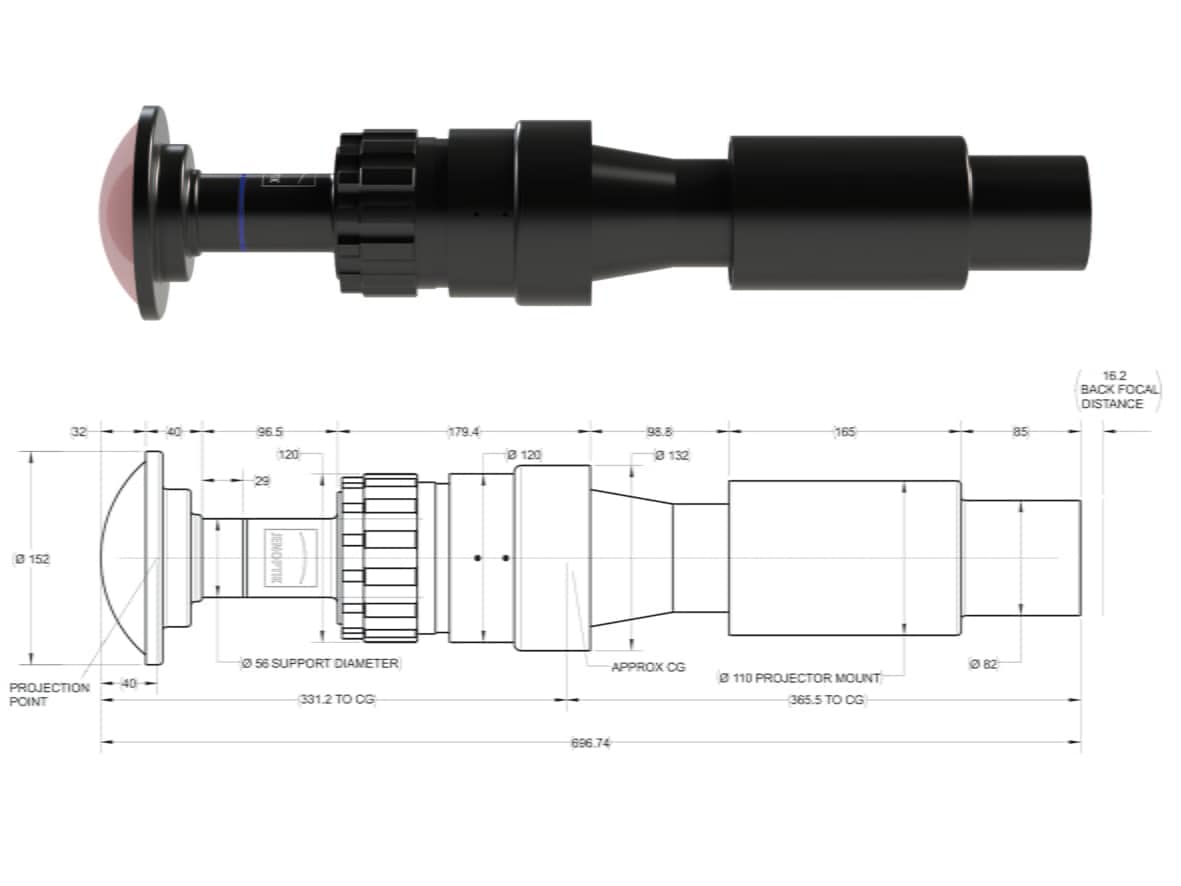

JOS4K-4 - Technische Daten

F-Theta High Power Projektionsobjektive

Planetarium und Großbildschirmlösungen | JOS4K-4

Parameter
Horizontales Sichtfeld:170°
Vertikales Sichtfeld:90°
Diagonales Sichtfeld:192°
Effektive Brennweite:10.35 mm
f#:2.85
MTF @ 66 lp/mm:0.55
Seitliche Farbe B-R:< 3.5 µm
F-Theta-Verzerrung:< 1 %
Transmission:> 85 %
Digitale Lichtprozession (DLP):1.38“ 3 Chip
Auflösung:4096 x 2160 pixel
DLP Dimension:30.96 mm x 16.33 mm
Pixelabstand:7.56 µm
Max Lumen:60k
Bestellnummer:JOS4K-4
projection-lens-JOS4K-4

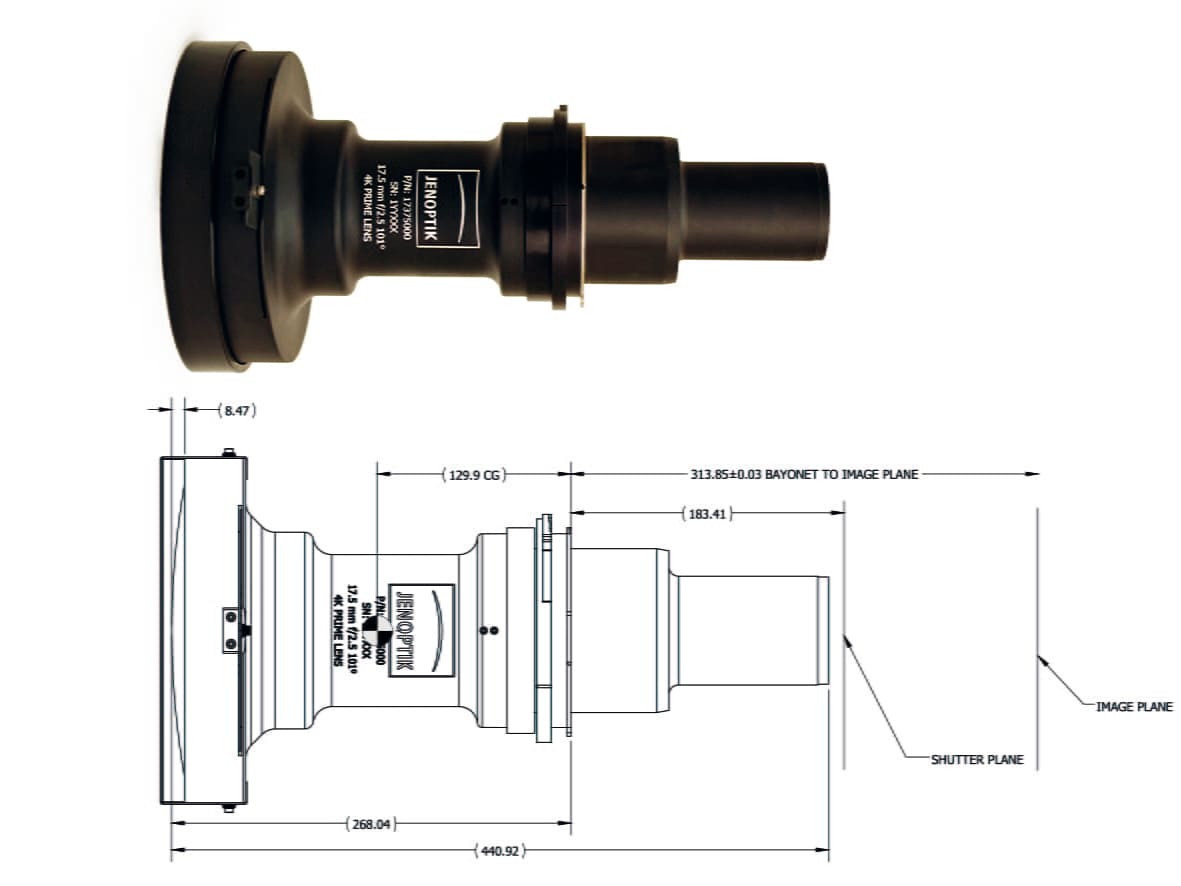

JOS4K-5 - Technische Daten

F-Theta High Power Projektionsobjektive

Planetarium und Großbildschirmlösungen | JOS4K-5

Parameter
Horizontales Sichtfeld:101°
Vertikales Sichtfeld:53°
Diagonales Sichtfeld:114°
Effektive Brennweite:17.54 mm
f#:2.5
MTF @ 66 lp/mm:0.8
Seitliche Farbe B-R:< 5.0 µm
F-Theta-Verzerrung:< 0.6 %
Transmission:80 %
Digitale Lichtprozession (DLP):1.38“ 3 Chip
Auflösung:4096 x 2160 pixel
DLP Dimension:30.96 mm x 16.33 mm
Pixelabstand:7.56 µm
Max Lumen:45k
Bestellnummer:JOS4K-5
projection-lens-JOS4K-5

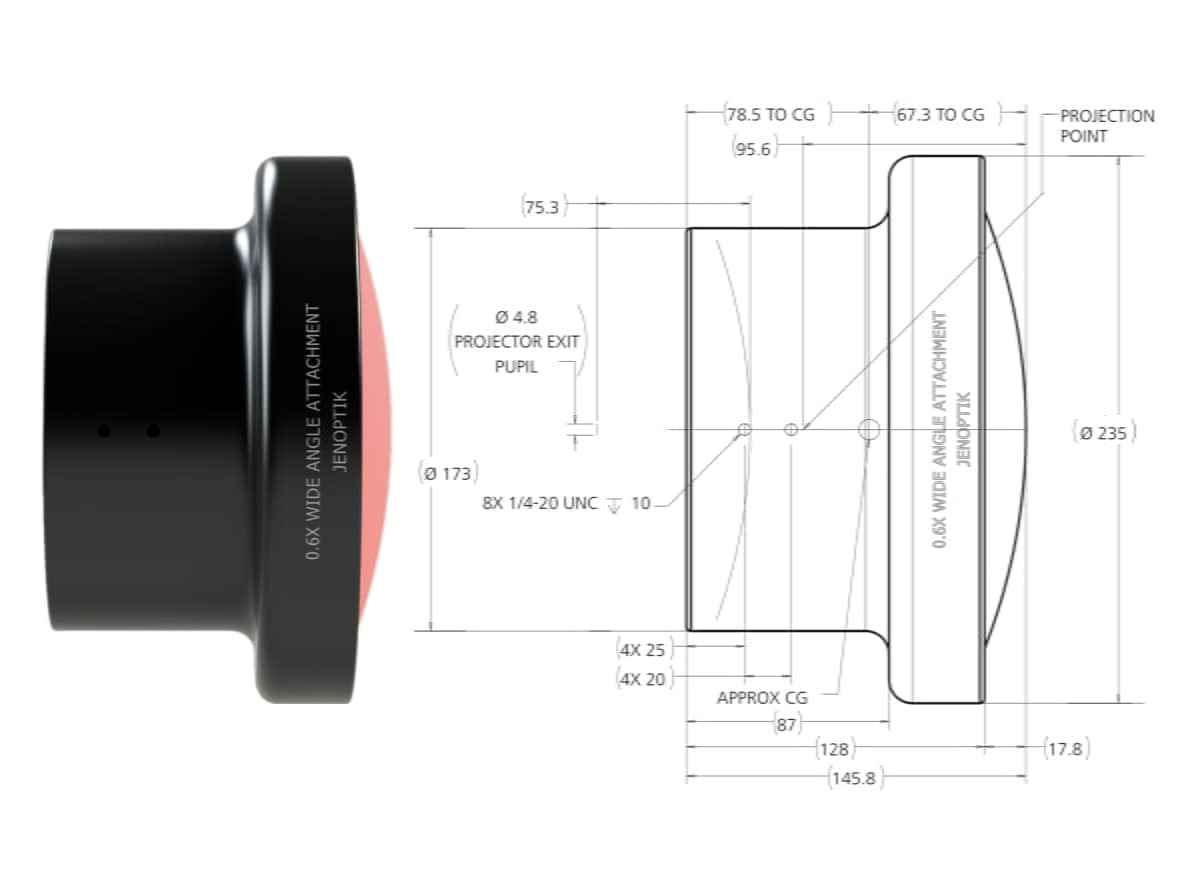

0.6x Objektivadapter - Technische Daten

0.6x Objektivaufsatz

Weitwinkelobjektiv

Das Portfolio an Projektionslinsen der Jenoptik wird durch den 0,6x Objektivaufsatz ergänzt. Das optional angebotene Weitwinkelobjektiv funktioniert in Verbindung mit den Projektionslinsen.

Es erlaubt, die Bildgröße zu erhöhen, während die Projektionsdistanz beibehalten wird. Umgekehrt ermöglicht es der Aufsatz auch, die Projektionsdistanz zu verringern und dabei die Bildgröße beizubehalten.

Passend für folgenden Projektor: SONY VPL-GTZ 270/280 w/Lens VPLL-Z7008 (EFL 13.46 mm - 18 mm)

Parameter
Effektive Brennweite:- 2201 mm
MTF @ 66 lp/mm:Abhängig von der Zoompostion der Projektionslinse
Transmission:> 92 %
Vergrößerung:0.6x
Bestellnummer:JOSI4K-5CL
projection-lens-attachment
