FAQ (häufig gestellte Fragen) zur JENOPTIK GRYPHAX®

Auf den folgenden Seiten haben wir für Sie wichtige Fragen & Antworten zu unterschiedlichen Themenbereichen zusammengetragen.

Schauen Sie sich gerne unsere FAQ's an.

Vielleicht finden Sie hier bereits die passende Antwort auf Ihre Fragen.
Unser Support-Team steht Ihnen gerne zur Seite: gryphax@jenoptik.com oder per Telefon +49 3641 65-3984


Allgemeines

Wo finde ich die Seriennummer meiner Kamera?

Die Seriennummer Ihrer Kamera finden Sie auf dem Typenschild. Dieses befindet sich an der Anschlussseite der Kamera. Unter der Produktbezeichnung befindet sich die entsprechende Seriennummer Ihres Geräts. Nutzen Sie diese, um Software oder Softwareupdates für Ihre Kamera zu erhalten.

GRYPHAX type label

Wo finde ich das USB Kabel zu meiner Kamera?

Ihr USB Kabel finden Sie gemeinsam mit Ihrer Kamera in der Verpackung. Dort befindet sich unter der eigentlichen Verpackung ein Schuber, in welchem das Kabel eingelegt ist. Entnehmen Sie es und schließen Sie es anhand des Quick-Start-Guide an.

Woher kann ich die aktuellen Updates für meine Software beziehen?

Die aktuellen Updates für Ihre Software sind in unseren Downloadportal kostenfrei verfügbar. Einfach registrieren und herunterladen. Bei Fragen oder Problemen wenden Sie sich gern an unser Support-Team!

Welchen Vorteil bringt mir die USB 3.0 Schnittstelle?

Die neue USB 3.0 Schnittstelle ermöglicht es Ihnen Daten deutlich schneller als bisher zu übertragen. Wichtig ist hierbei, dass Ihr Rechner ebenfalls über eine solche Schnittstelle verfügt.

Welche Systemvoraussetzungen sind wichtig?



Was muss ich bei der Erstinbetriebnahme der Kamera beachten?

Wie überprüfe und aktualisiere ich die Firmware der Kamera?



Wie verbinde ich meine GRYPHAX Kamera mit einem USB-C Anschluss am Computer?

Da aktuelle und kommende PCs den weit verbreiteten USB 3.0 Typ A immer mehr durch USB-C Anschlüsse ersetzen, müssen GRYPHAX Nutzer einen USB 3.0 Typ A zu USB-C Adapter zwischen PC und dem original Hersteller USB 3.0 Kabel schalten. Für weitere Details laden Sie das Hilfedokument zum Thema USB-C herunter.

Wie erreiche ich die beste Live-Performance mit GRYPHAX® 4K-Kameras?

Um die volle Leistung der USB 3 (USB 3.1. Gen1) 4K-Kameras zu erreichen, muss die PC-Hardware die neuesten empfohlenen Hardwareanforderungen erfüllen!

Es ist wichtig, die Dual-Channel-Architektur für den Arbeitsspeicher zu verwenden (bzw. Quad-Channel-Architektur, wenn diese von der CPU und Mainboard unterstützt wird), um die volle Speicherbandbreite der CPU zu nutzen.

Download FAQ:

FAQs

FAQs - Hardware und Software bezogen



Software Manual - Gesamt

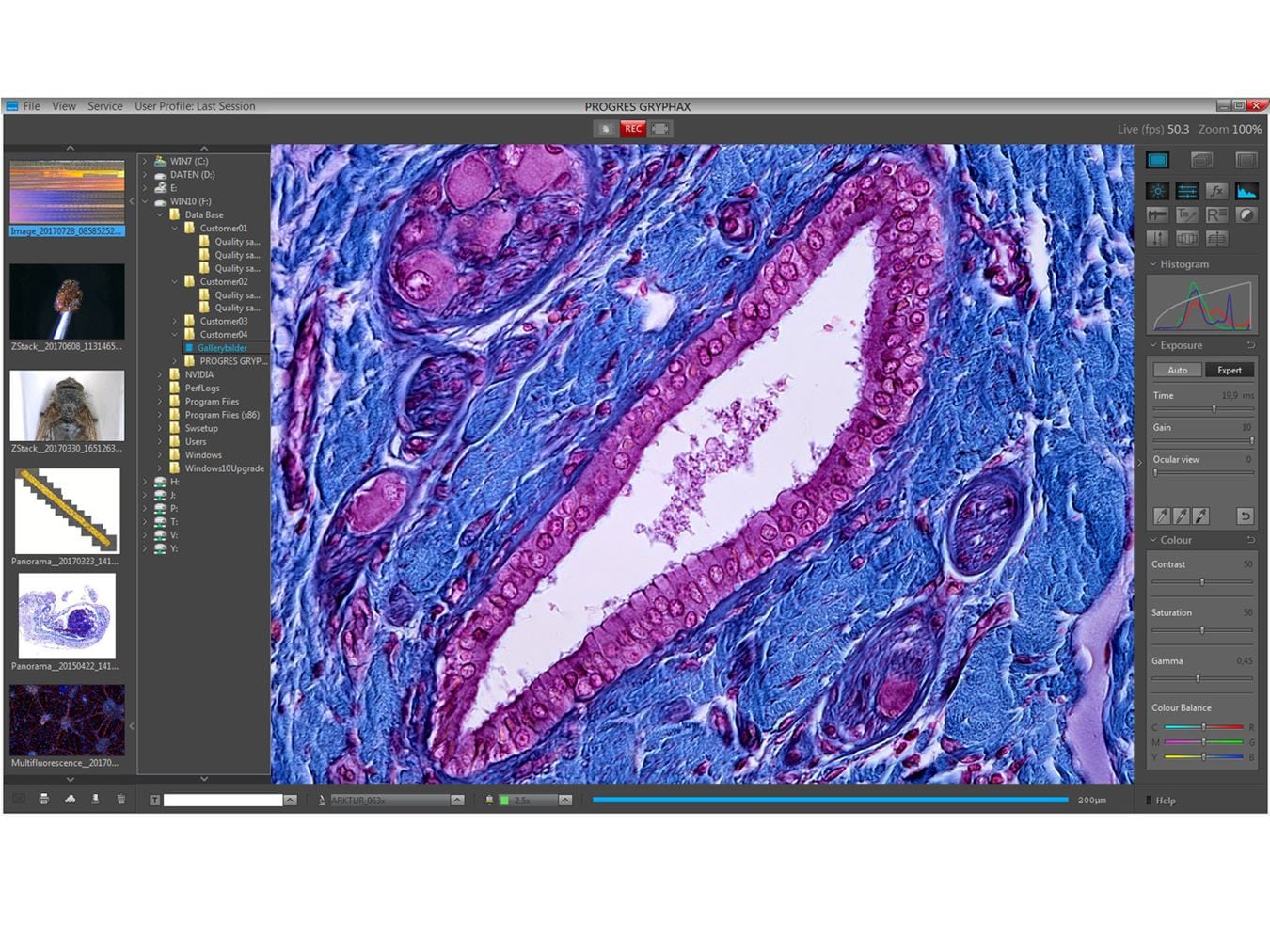

GUI Overview Gryphax
Für mehr Informationen bitte klicken.

Galerie

Die "Galerie" der JENOPTIK GRYPHAX Software erlaubt es dem Anwender, alle gespeicherten Mediendateien aus dem Zielordner oder aus dem ausgewählten Zielpfad der "Baumansicht" innerhalb der JENOPTIK GRYPHAX Software anzuzeigen.

Laden Sie das untenstehende Dokument herunter, um weitere Informationen zu erhalten:

JENOPTIK GRYPHAX User Guide Gallery

Für mehr Informationen bitte klicken.

Header-Bereich

Im Header-Bereich des Programmfensters werden die folgenden Informationen aus dem Bildfenster angezeigt.

Bildrate - Zeigt die aktuelle Bildrate in Bildern pro Sekunde (fps) an, die von der aktiven Kamera geliefert wird.

Zoomfaktor - Zeigt die aktuelle Zoomstufe (in %) des angezeigten Bildes im Bildfenster an.

Für mehr Informationen bitte klicken.

Hilfe-Bereich

Der Bereich "Hilfe" zeigt kompakte Hilfestellungen und Hinweise zu ausgewählten Werkzeugen und Symbolen der GRYPHAX-GUI an.

Für mehr Informationen bitte klicken.
Bildfenster

Das Bildfenster enthält den Hauptbereich der Software, in dem das Livebild der Kamera oder aufgenommene Elemente angezeigt werden. Alle anderen Werkzeuge können ausgeblendet werden, um den vollen Fokus zu haben.

Zusätzlich wird ein kleines Übersichtsfenster in der 1:1-Ansicht über dem Bild angezeigt. Der aktuell angezeigte Teil des Bildes wird als Rechteck markiert. Die Position (ROI) kann mit der Maus verschoben werden. Auch die Größe und Position des Übersichtsfensters kann mit der Maus verändert werden.

Eine Vollbildansicht ohne Software-GUI kann über den Modus "Präsentation" im Menü: "Ansicht" in der Titelleiste oder durch die Funktionstaste "F11" aktiviert werden.
Für mehr Informationen bitte klicken.

Rec bar

Aufnahmeleiste

Die Aufnahmeleiste ist das wichtigste Werkzeug der JENOPTIK GRYPHAX Software. Sie steuert alle Bildaufnahmen und Dateispeicherungen.

Der Status der Schaltflächen in der Aufnahmeleiste ändert sich entsprechend dem Status der Software.

Darüber hinaus zeigen die Objektivbuttons visuell die aktuell gewählte Vergrößerung durch Hervorhebung an. Bis zu 6 Objektive / Messkalibrierungen können auf der Aufnahmeleiste angezeigt werden.

Für mehr Informationen bitte klicken.

Statusleiste

Die Statusleiste der JENOPTIK GRYPHAX Software enthält leistungsstarke Optionen, um den Arbeitsablauf optimiert und intuitiv direkt auf der Softwareoberfläche zu bedienen. Die Statusleiste ist in 5 Bereiche unterteilt - Textfeld, Gerätekonfiguration, kalibrierte Objektive, Maßstab und Kontrollkästchen zum Hinzufügen der Statusleiste zu den Aufnahmen.

Der Anwender kann schnell zwischen den erstellten Gerätekonfigurationen und den kalibrierten Mikroskopobjektiven wechseln, um die richtigen Messkalibrierungen und Maßstäbe für das Livebild der Kamera anzuwenden. Die Maßstabsleiste wird entsprechend dem ausgewählten Objektiv angezeigt.

Laden Sie das nachfolgende Benutzerhandbuch für weitere Informationen herunter:

JENOPTIK GRYPHAX User Guide Scale bar

Für mehr Informationen bitte klicken.
Titelleiste

Die Titelleiste der JENOPTIK GRYPHAX-Software enthält die Menüleiste, über die Sie auf alle Menüs zugreifen können, um sie zu verwalten, zu bearbeiten oder Ansichten zu ändern.

Zusätzlich haben Sie schnellen Zugriff auf die Erstellung und Änderung aktueller Benutzerprofile.
Für mehr Informationen bitte klicken.
Werkzeugleiste

Die Werkzeugleiste enthält alle wichtigen Funktionen und Werkzeuge der GRYPHAX-Anwendung. Sie ist in 4 Bereiche unterteilt und enthält die folgenden Abschnitte:

1 Aufnahmemodi - zum Wechseln zwischen den Aufnahmemodi: Einzelaufnahme, Zeitraffer, Videoaufnahme, Zeitlupenaufnahme

2 Bereich Werkzeuge - zum Aktivieren/Deaktivieren von Werkzeugen

3 Abschnitt "Aktive Werkzeuge" - zeigt aktivierte Werkzeug-Widgets an

4 Hilfebereich - zeigt Tooltips und Hilfeinformationen zu den Werkzeugen an, wenn Sie mit der Maus darüber fahren
Für mehr Informationen bitte klicken.

Baumansicht "Treeview"

Das Treeview-Tool befindet sich auf der linken Softwareseite neben der Galerie - für einen einfachen und schnellen Wechsel zwischen den Zielorten der Medien zum Speichern oder Laden von Galerieelementen. Es kann mit und ohne geöffnete Galerie verwendet werden. Die Baumansicht bietet zwei verschiedene Größen: "Schmale" oder "Breite" Ansicht zur Anzeige des Dateibaums.

Laden Sie das nachfolgende Benutzerhandbuch für weitere Informationen herunter:

JENOPTIK GRYPHAX User Guide Treeview

Software Manual - separate Kapitel

Titelleiste



Galerie

Statusleiste

Werkzeugleiste

Software von Drittanbietern
